Die STHM aus gehärtetem Stahl mit Hartmetallbohrung und 3 geraden Schlitzen zeichnet sich durch eine hervorragende Verschleißfestigkeit aus und ermöglicht die Bearbeitung Ihrer großen Serien von Werkstücken ohne Unterbrechung.
Die Hartmetallbohrung verhindert das Anhaften von Spänen, bringt eine extreme Steifigkeit und eine ausgezeichnete Stabilität der Einspannung.

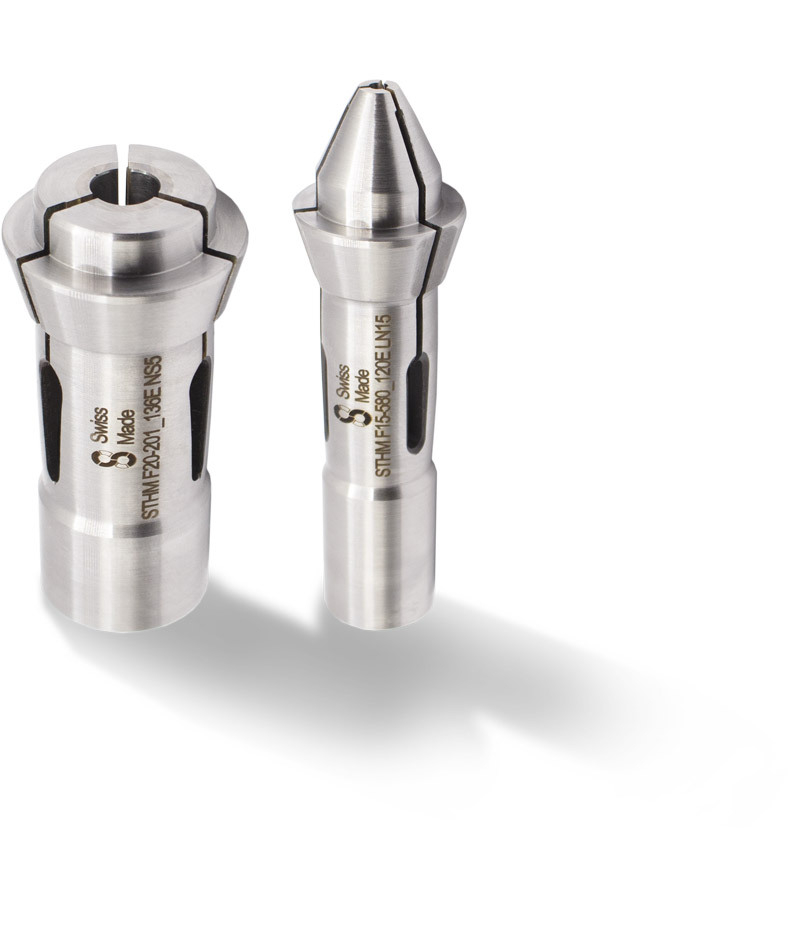

Die STHM mit langer Nase ermöglicht eine Werkstückaufnahme ohne Rückgriff auf abgesetzte Werkzeuge.
Die STHM mit langer Nase ermöglicht eine Werkstückaufnahme ohne Rückgriff auf abgesetzte Werkzeuge.
Catalogue STHM
| Typ | CE | A | B | C | D | E = LN | F | G | α° | Ø | Art. |
|---|---|---|---|---|---|---|---|---|---|---|---|
| F8-577 | 101E | 8 | 12 | 47.5 | 37.5 | 10 | 8 | M6x0,5 | 16° | 0.30 - 04.50 | ST01124-D... |
| F10-86 | 109E | 10 | 15.5 | 52 | 42 | 10 | 10 | M8x0.5 | 20° | 0.30 - 04.50 | ST00542-D... |
| F10-86 | 109E | 10 | 16 | 54 | 42 | 12 | 10 | M8x0.5 | 20° | 0.30 - 04.50 | ST02193-D... |
| F13-357 | 116E | 13 | 19 | 68 | 58 | 10 | 13 | M11x0,75 | 16° | 0.30 - 08.00 | ST01330-D... |
| F13-357 | 116E | 13 | 19 | 70 | 58 | 12 | 13 | M11x0,75 | 16° | 0.30 - 08.00 | ST00541-D... |
| F13-357 | 116E | 13 | 19 | 74 | 58 | 16 | 13 | M11x0,75 | 16° | 0.30 - 08.00 | ST07621-D... |
| F15-580 | 120E | 15 | 21 | 68 | 58 | 10 | 15 | M12x0,75 | 16° | 0.30 - 10.00 | ST05166-D... |
| F15-580 | 120E | 15 | 21 | 71 | 58 | 13 | 15 | M12x0,75 | 16° | 0.30 - 10.00 | ST00540-D... |
| F15-580 | 120E | 15 | 21 | 73 | 58 | 15 | 15 | M12x0,75 | 16° | 0.30 - 10.00 | ST01160-D... |
| F15-580 | 120E | 15 | 21 | 76 | 58 | 18 | 15 | M12x0,75 | 16° | 0.30 - 10.00 | ST09026-D... |
| F15-580 | 120E | 15 | 21 | 78 | 58 | 20 | 15 | M12x0,75 | 16° | 0.30 - 10.00 | ST03731-D... |
| F16-1076 | 1212E | 16 | 21 | 68 | 58 | 10 | 16 | M14x0,75 | 16° | 0.30 - 10.00 | ST04178-D... |
| F16-1076 | 1212E | 16 | 21 | 71 | 58 | 13 | 16 | M14x0,75 | 16° | 0.30 - 10.00 | ST00539-D... |
| F16-1076 | 1212E | 16 | 21 | 73 | 58 | 15 | 16 | M14x0,75 | 16° | 0.30 - 10.00 | ST00856-D... |
| F16-1076 | 1212E | 16 | 21 | 78 | 58 | 20 | 16 | M14x0,75 | 16° | 0.30 - 10.00 | ST05169-D... |
| F20-201 | 136E | 20 | 26 | 62 | 49 | 13 | 19 | M18x1 | 15° | 0.30 - 12.00 | ST00538-D... |
| F20-201 | 136E | 20 | 26 | 64 | 49 | 15 | 19 | M18x1 | 15° | 0.30 - 12.00 | ST06535-D... |
| F20-201 | 136E | 20 | 26 | 69 | 49 | 20 | 19 | M18x1 | 15° | 0.30 - 12.00 | ST02954-D... |
| F20-87 | 138E | 20 | 28 | 75 | 60 | 15 | 21 | M18x1 | 16° | 0.30 - 12.00 | ST00537-D... |
| F20-87 | 138E | 20 | 28 | 80 | 60 | 20 | 21 | M18x1 | 16° | 0.30 - 12.00 | ST00536-D... |
| F22-71 | 140E | 22 | 30 | 64 | 49 | 15 | 21 | M20x1 | 15° | 0.30 - 12.00 | ST01071-D... |
| F25-64 | 145E | 25 | 35 | 82 | 67 | 15 | 27 | M22x1 | 16° | 0.30 - 12.00 | ST07869-D... |
| F25-64 | 145E | 25 | 35 | 85 | 67 | 18 | 27 | M22x1 | 16° | 0.30 - 12.00 | ST00535-D... |
| F25-64 | 145E | 25 | 35 | 87 | 67 | 20 | 27 | M22x1 | 16° | 0.30 - 12.00 | ST03504-D... |
| F25-64 | 145E | 25 | 35 | 92 | 67 | 25 | 27 | M22x1 | 16° | 0.30 - 12.00 | ST02065-D... |
